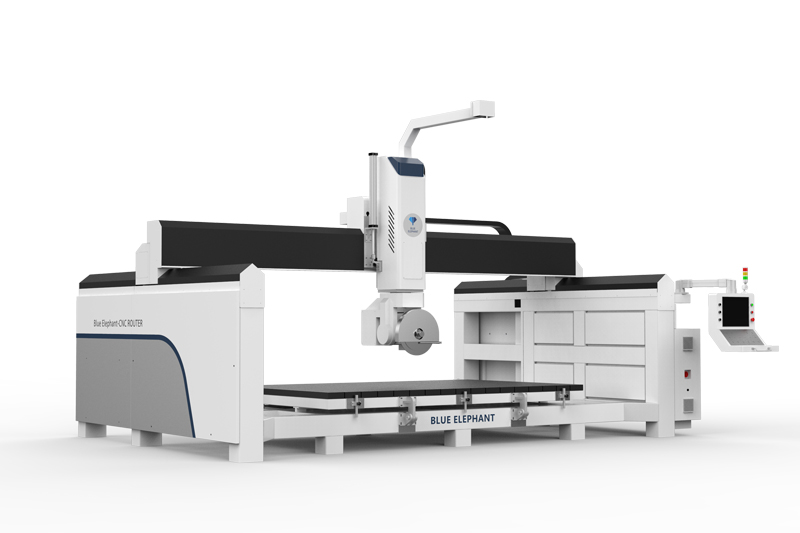

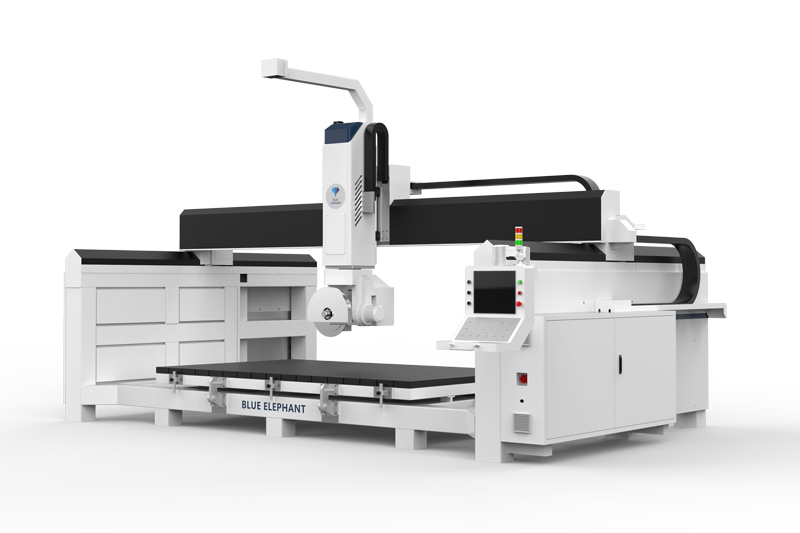

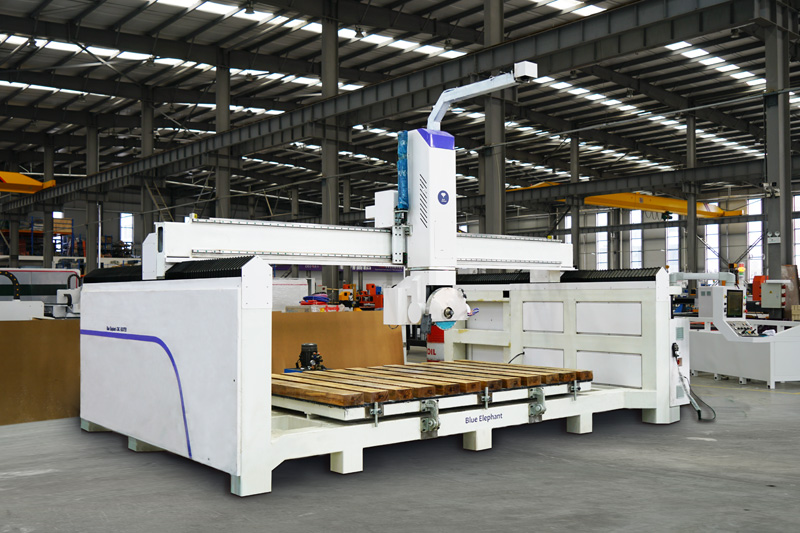

ES5-3220 五軸橋切鋸

圖片視頻

功能特性

<< 功能特性 >>

1、A軸可以自動旋轉0-90°，C軸可以旋轉360°。

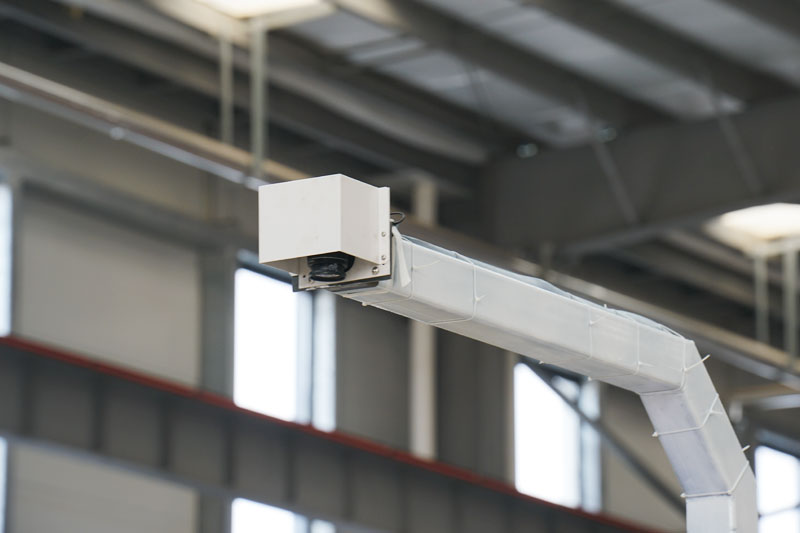

2、配備高精度攝像頭，帶來更高清晰度的圖像，可以提供高精度的石材加工。此外，它可以拍照定位石板，并可以直接從生成的地圖中自動規劃切割路徑，大大提高了處理效率。
3、采用翻轉工作臺，翻轉重量冗余度較大，適應場景廣。
4、采用高精度11kw電機，可完成圓形切割、方形切割、扇形切割、橢圓形切割、45斜切切割、鉆孔、外邊緣拋光等。

產品參數

<< 產品參數 >>

ES5-3220五軸橋切鋸
行程	三軸	32002000350mm
	C軸	±360°
	A軸	0-90°
快移速度	X軸	30m\min
	Y軸	30m\min
	Z軸	15m\min
伺服電機	X軸、Y軸	1.3KW絕對值伺服電機
	Z軸	1.3KW絕對值伺服電機（帶抱閘）
	A軸、C軸	1KW絕對值伺服電機
導軌	Y	30軌
	X	30軌
	Z	30軌
齒條	X、Y	2M
臺面	結構	方木
	臺面大小	3200×2000mm
	翻轉角度	0-85°
	反轉重量	800KG

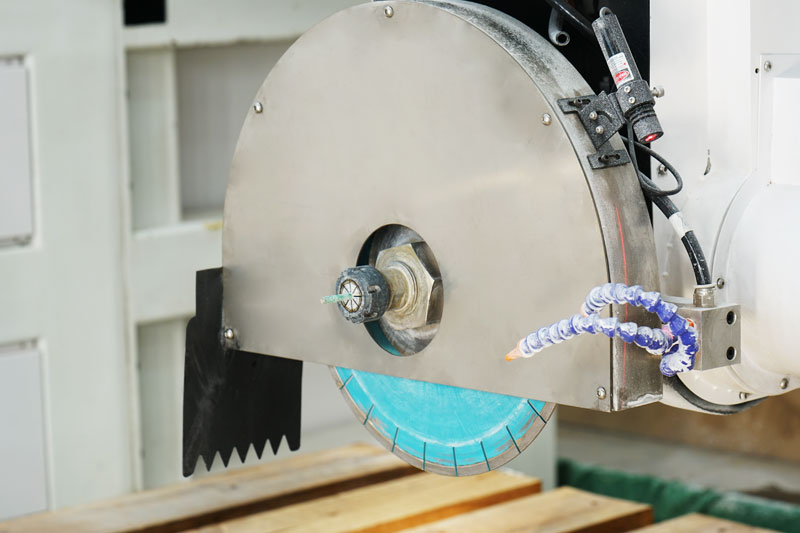

鋸片	大小	350-450mm
鋸片	最大加工厚度	100mm
絲杠	Z	3210mm
減速機	X/Y軸新寶減速機
鋸片電機	22KW鋸片電機
操作系統	藍象定制系統
低壓電器	施耐德
工作氣壓	0.6-0.8Mpa
設備電壓	380V/3P/50HZ

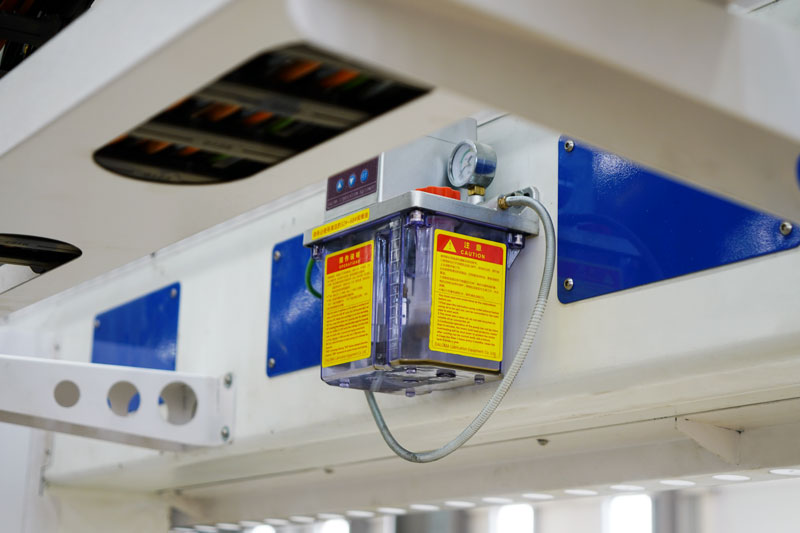

零配件

<< 零配件 >>
