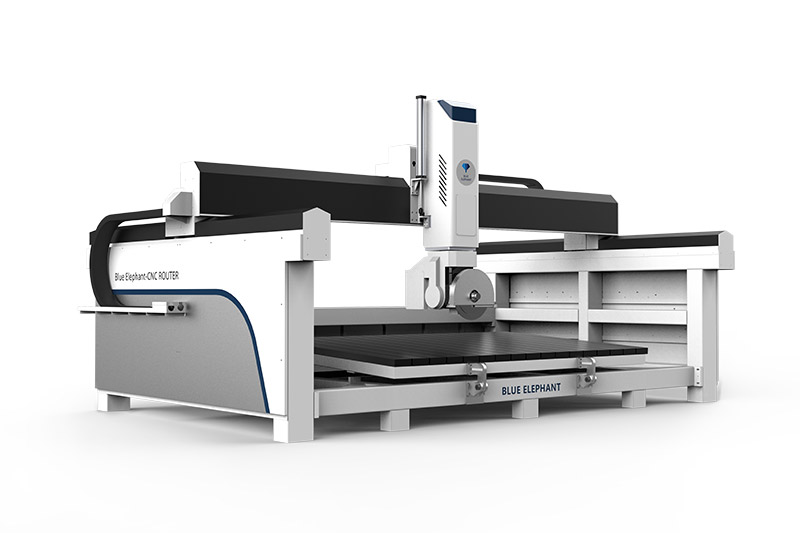

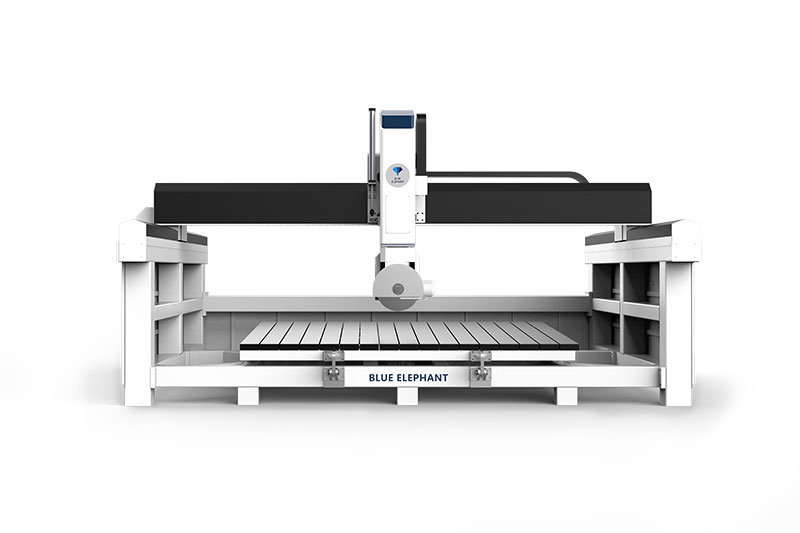

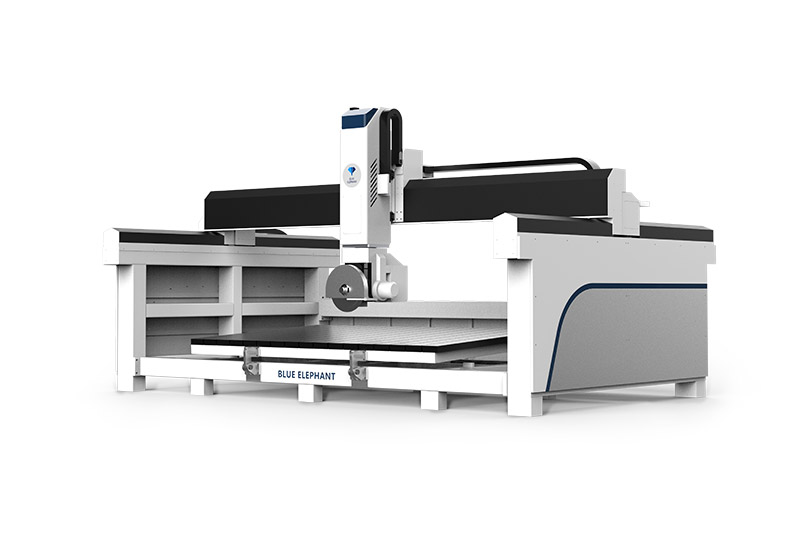

五軸橋切鋸

圖片視頻

功能特性

<< 功能特性 >>

五軸橋切鋸可以通過鋸片切割石英石、大理石、巖板等裝飾材料，鋸片和刀具結合，一機多用，功能強大，具有任意直線切割、倒邊、切割圓弧、切割多邊形、銑削異形、磨邊、仿形等先進功能，廣泛適用于石材加工廠、廚房臺面加工、背景墻仿形等領域。
1、自主研發五軸橋切頭，采用鑄造旋轉支架剛性更好。
2、配有自動翻轉臺面，減輕勞動強度，卸料方便。
3、采用高精度RV減速機，軸頭擺動精度更高。
4、采用液壓缸作為翻轉動力，翻轉重量冗余度較大，適應場景廣。

產品參數

<< 產品參數 >>

ES5-3220 五軸橋切鋸
行程	三軸	32002000350mm
	C軸	±360°
	A軸	0-90°
快移速度	X軸	30m\min
	Y軸	30m\min
	Z軸	15m\min
伺服電機	X軸、Y軸	1.3KW絕對值伺服電機
	Z軸	1.3KW絕對值伺服電機（帶抱閘）
	A軸、C軸	1KW絕對值伺服電機
導軌	Y	30軌
	X	30軌
	Z	30軌
齒條	X、Y	2M
臺面	結構	方木
	臺面大小	3200×2000mm
	翻轉角度	0-85°
	反轉重量	800KG
鋸片	大小	350-450mm
鋸片	最大加工厚度	100mm
絲杠	Z	3210mm
減速機	X/Y軸新寶減速機
鋸片電機	22KW鋸片電機
操作系統	藍象定制系統
低壓電器	施耐德
工作氣壓	0.6-0.8Mpa
設備電壓	380V/3P/50HZ
