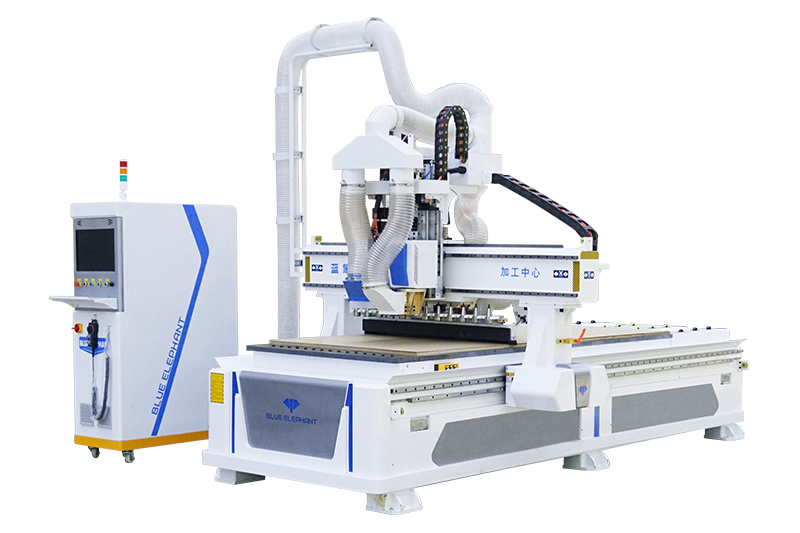

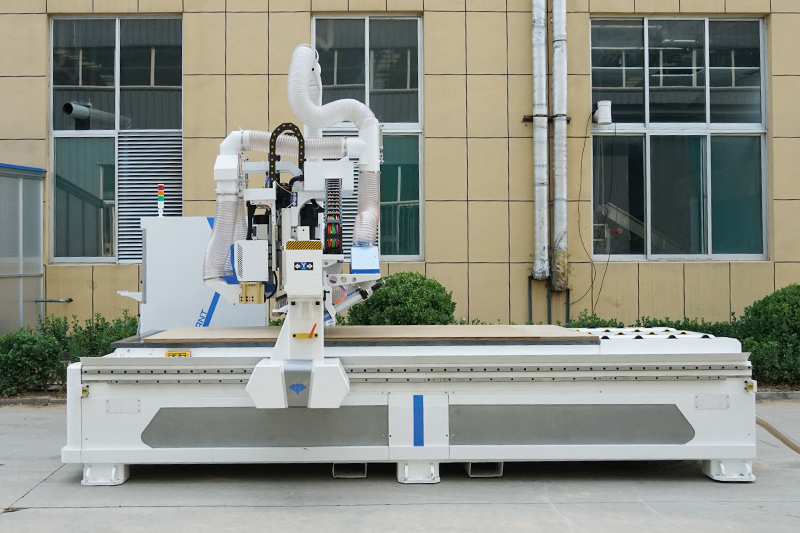

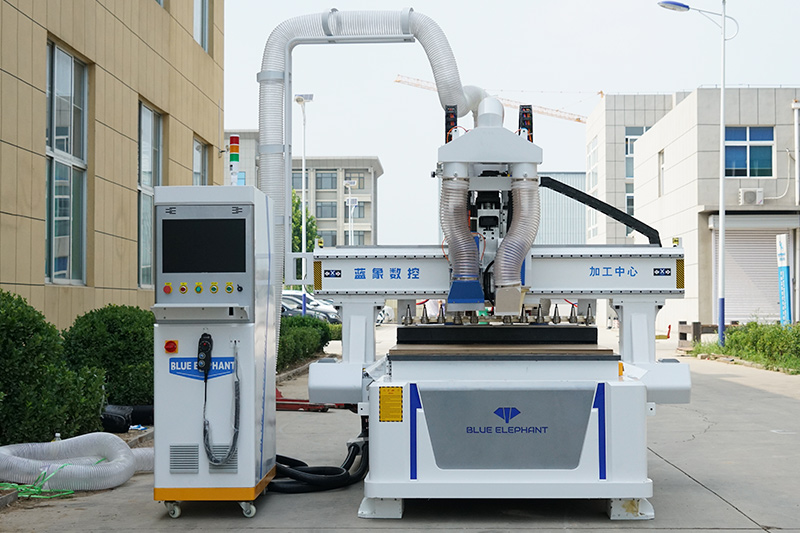

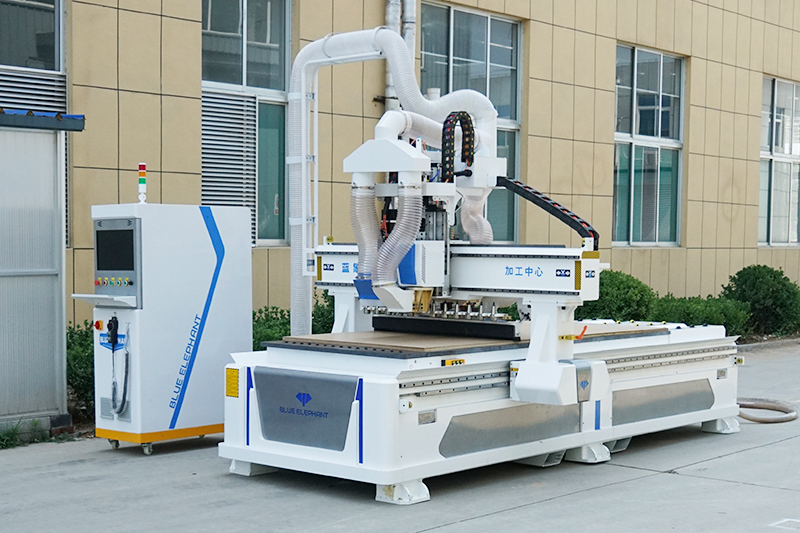

無孔工藝數控開料機

圖片視頻

功能特性

<< 功能特性 >>

無孔工藝數控開料機，采用專用鋸片主軸，穩定性好。

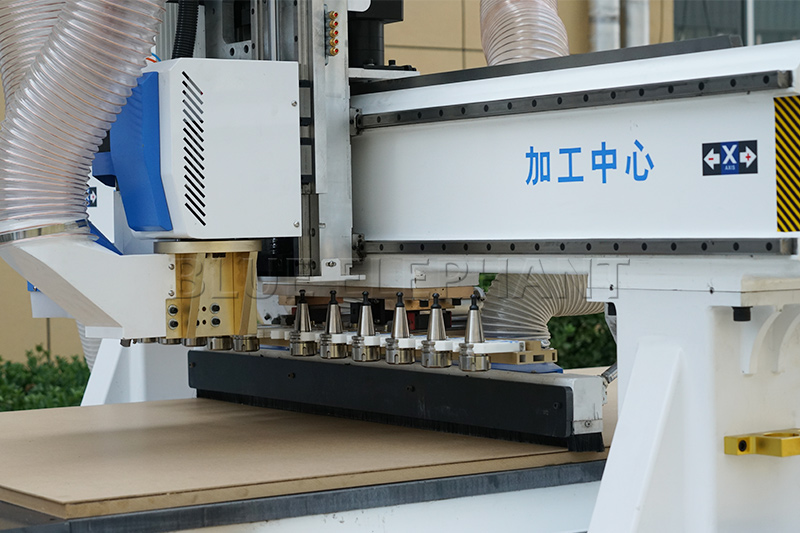

12把直排換刀，節省換刀時間，效率高。
真空吸附臺面，臺面使用預埋件方便更換襯板，不再刮膠涂膠，提高了臺面精度，更能防止區與區之間串氣，漏氣，提高吸附效果。
XY軸臺灣斜齒齒條 Z軸采用臺灣TBI滾珠絲杠，精度高更耐用。

本機主要用于板式家具制造生產，既可加工各種隱形鏈接件所需的安裝槽，也可加工常見的板式家具二合一、三合一連接件安裝孔位，可快速鉆孔、開槽與切割下料。配備大功率換刀主軸及大容量伺服刀庫、鋸銑開槽專用裝置，適合多元化、復雜性產品加工或多樣加工工序，用途廣泛：可一次性下料、鉆孔、切割、倒邊、雕刻等；操作簡單，特別適合定制化生產需求。

產品參數

<< 產品參數 >>

產品名稱及型號	無孔工藝數控開料機
工作面積	13002800200mm
系統	新代系統
機箱電壓/頻率	380V/50HZ
主軸功率/轉速	杰斯特風冷主軸直排12把刀加杰斯特鋸片主軸
變頻器	11kw海普蒙德變頻器 1.5KW海普蒙德變頻器
電機與驅動器	新代伺服
床身結構	新式床身
臺面結構	整版真空吸附臺面（7區）
側板類型	新式焊接立柱
減速機	新寶減速機

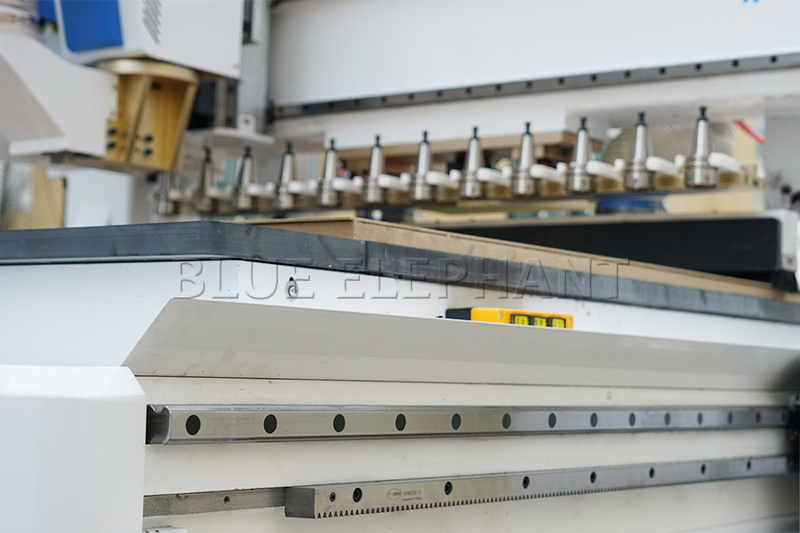

導軌	臺灣臺穩 Y軸30方軌 X、Z軸 25方軌
齒條/模數	臺穩齒條

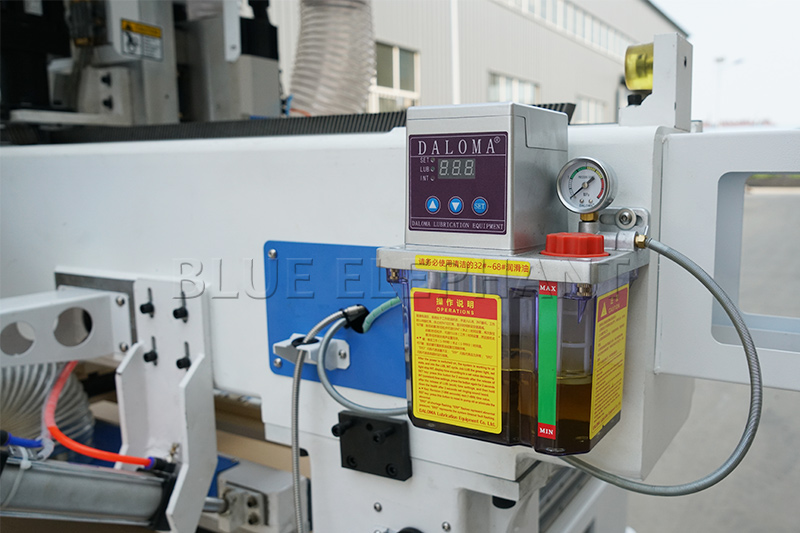

潤滑系統	自動潤滑
真空泵電壓和頻率	水循環真空泵 380V，3ph，50Hz
吸塵器電壓和頻率	雙袋吸塵器 380V，3ph，50Hz

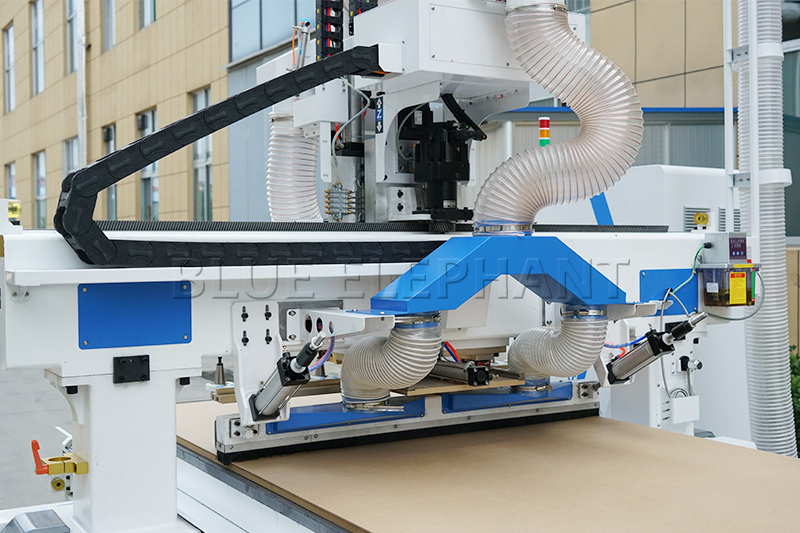

定位氣缸	（Y4+X2）
對刀	自動對刀

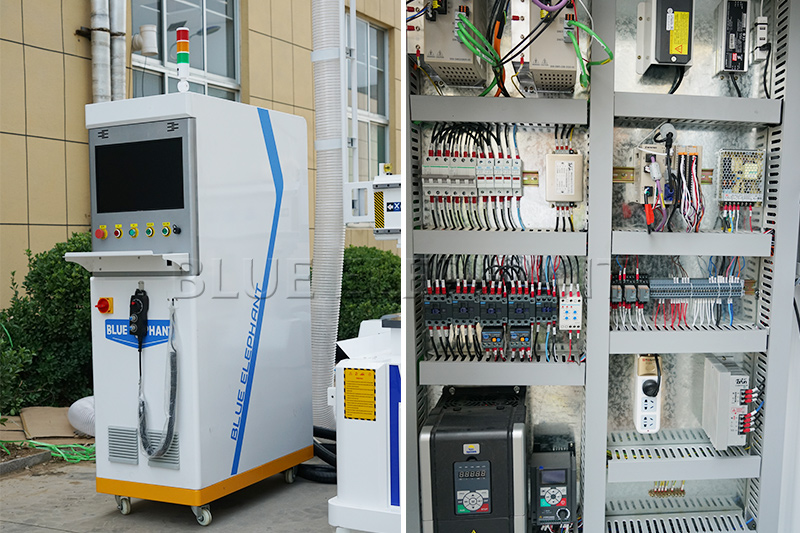

機箱	威圖

ps：可根據客戶需求定制；
